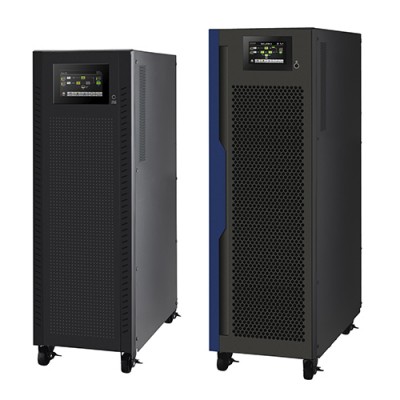

UPS Wintech 10KVA Online Galleon Pro 3P/1P Trifásica

Marca: WINTECH
Part-Number: 84-220412-00G

MODELO		Galeão Pro 3/1-10K (L)	Galeão Pro 3/1-10KR (L)	Galeão Pro 3/1-15K (L)	Galeão Pro 3/1-15KR (L)	Galeão Pro 3/1-20K (L)	Galeão Pro 3/1-20KR (L)
CAPACIDADE		10000 VA / 9000 W		15000 VA / 13500 W		20000 VA / 18000 W
ESTÁGIO		3 fases de entrada / 1 fase de saída
ENTRADA
Alcance de voltagem		190-520 VCA (trifásico) a 50% de carga; 305-478 VCA (trifásico) a 100% de carga
Voltagem nominal		3 x 400 VCA (3Ph+N)
Alcance de frequência		46~54 Hz ou 56~64 Hz
Fator de potência		≧ 0,99 @ 100% de carga
Distorção Harmônica (THDi)		< 6% a 100% de carga
SAÍDA
Voltagem de saída		208/220/230/240 VCA
Regulação de tensão CA (modo Batt.)		± 1%
Faixa de frequência (modo Batt.)		50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz
Tempo de transferência	Modo CA para modo bateria	zero	Zero	zero	Zero	zero	Zero
Tempo de transferência	Inversor para Bypass	zero	Zero	zero	Zero	zero	Zero
Forma de onda (modo Batt.)		Onda senoidal pura
Taxa de crista atual		3:1 (máx.)
Distorção harmônica		≦ 2% THD (Carga Linear); ≦ 5% THD (Carga Não Linear)
Faixa de frequência (faixa sincronizada)		46~54Hz ou 56~64Hz	46~54 Hz ou 56~64 Hz	46~54Hz ou 56~64Hz	46~54 Hz ou 56~64 Hz	46~54Hz ou 56~64Hz	46~54 Hz ou 56~64 Hz
EFICIÊNCIA
Modo de bateria		87%		88%
Modo Eco		97%	96%	97%	96%	97%	96%
Modo CA		91,5%	90,5%	91,8%	91%	91,8%	91%
BATERIA
Modelo de longo prazo	Tipo de Bateria	Dependendo da capacidade das baterias externas
Modelo de longo prazo	Corrente de carga (máx.)	4A	4 UMA	8A	4 UMA	8A	4 UMA
Modelo de longo prazo	Tensão de carga	273 VDC ± 1% (com base em baterias de 20 unidades)
Modelo de longo prazo	Números	Dependendo da capacidade das baterias externas
Modelo Padrão	Tipo de Bateria	12 V / 9 AH
Modelo Padrão	Corrente de carga (máx.)	1A	1 Um	2A	2 Um	2A	2 Um
Modelo Padrão	Tensão de carga	273 VDC ± 1% (com base em baterias de 20 unidades)
Modelo Padrão	Números	20 (18-20 peças ajustáveis)		20 (18-20 peças ajustáveis) x 2 cordas
Modelo Padrão	Tempo de recarga típico	9 horas para recuperar 90% da capacidade
INDICADORES
Painel LCD		Status do UPS, nível de carga, nível da bateria, tensão de entrada/saída, temporizador de descarga e condições de falha
ALARME
Modo de bateria		Soando a cada 4 segundos
Bateria Fraca		Soando a cada segundo
Sobrecarga		Soando duas vezes a cada segundo
Falta		Soando continuamente
AMBIENTE
Umidade operacional		0~95% UR @ 0- 40°C (sem condensação)
Nível de ruído		Menos de 58dB a 1 metro	Menos de 60dB a 1 metro		Menos de 65dB a 1 metro	Menos de 60dB a 1 metro	Menos de 65dB a 1 metro
FÍSICO
Modelo Padrão	Dimensão, DXLXA (mm)	592 x 250 x 576	Unidade UPS: 668 x 438 x 133 (3U); Pacote de bateria: 580 x 438 x 133 (3U)	815 x 250 x 826	Unidade UPS: 668 x 438 x 266 (6U); Pacote de bateria: 580 x 438 x 133 (3U) x 2PCS	815 x 250 x 826	Unidade UPS: 668 x 438 x 266 (6U); Pacote de bateria: 580 x 438 x 133 (3U) x 2PCS
Modelo Padrão	Peso líquido (kgs)	83	Unidade UPS: 22; Pacote de bateria: 63	164	Unidade UPS: 45; Pacote de bateria: 63 x 2PCS	164	Unidade UPS: 45; Pacote de bateria: 63 x 2PCS
Modelo de longo prazo	Dimensão, DXLXA (mm)	592 x 250 x 576	668 x 438 x 133 (3U)	592 x 250 x 576	668 x 438 x 266 (6U)	592 x 250 x 576	668 x 438 x 266 (6U)
Modelo de longo prazo	Peso líquido (kgs)	28	22	40	45	40	45
GERENCIAMENTO
SNMP opcional		Gerenciamento de energia do gerenciador SNMP e navegador da web
RS-232/USB inteligente		Suporta Windows® 2000/2003/XP/Vista/2008, Windows® 7/8/10, Linux e MAC
